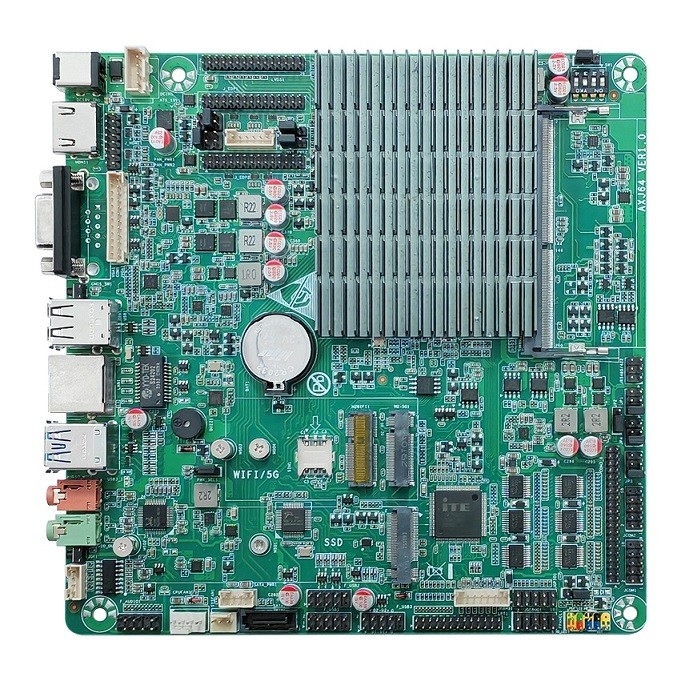

MINI ITX AIO Industrial Embedded Motherboard For Automation AX641 V1.2

Modello Nome

AX641 V1.2

Chip della scheda madre

InformazioniLago di Elkhart

CPU

CPU Intel Celeron J6412,TDP:10W

Opzionale: J6412

memoria

1*DDR4 SO-DIMM, 3200MHz/32G, slot singolo supporta 32G al massimo.

Cunzhu

1* slot M.2 (commutazione automatica NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentazione SATA

Interfaccia di visualizzazione

1* interfaccia HDMI-1.4A, 1* porta seriale DB9 (opzionale con VGA), 1* interfaccia LVDS, 2* interfaccia EDP.

rete

Interfaccia 2*RJ45

Chip della scheda di rete

Realtek RTL8111H Gigabit NIC Chip

WIFI

1*M.2 2230 slot (M.2 WIFI)

Funzione 5G

1 slot M.2 (supporto per allontanare il modulo 5G), tappo di salto di tensione 1*3Pin del modulo 5G.

frequenza audio

1*Linea fuori".1*MIC In".1*F_Audio pin integrato; 1*JAMP pin amplificatore di potenza integrato

Chip audio

Realtek ALC897 HD Audio Chip

porta seriale

6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta seriale 2*3Pin, pin di comunicazione di porta seriale 2*3Pin

6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, e COM3 supporta la modalità RS485.

LPT

1 Interfaccia della stampante LPT

Interfaccia USB

Interfaccia IO 2xusb3.0; 1*3Pin USB3.0 live wake-up pin

Pini integrati: 4 serie di pin USB2.0 (8 porte USB2.0 possono essere ampliate), 1*3Pin FUSB1 live wake-up pin.

Funzione LVDS

1*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative jump cap.

Supporto alla copia/esposizione estesa

Funzione di retroilluminazione LVDS

Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V).

Funzione EDP

2*EDP 30Pin pin, 2*3Pin schermo voltage jump cap (3.3V/5V/12V).

Supporto alla copia/esposizione estesa

Funzione di retroilluminazione EDP

Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V)

Pin funzionale

1*Fpanel panel pin; 1*4pin CPU fan; 1*3pin SYS fan

GPIO

Supporta 8 pin GPIO bidirezionali da 3,3 V.

Una chiave per ripristinare

Supporto pulsante di ripristino a un pulsante

Input di potenza

1*saccaglia a corrente continua; 1*saccaglia di alimentazione ATX 4Pin (entrata di alimentazione a corrente continua 12V)

dimensione del prodotto

Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L

Temperatura di funzionamento

- 10°C~ 60°C

Requisiti di umidità di lavoro

10%~90% senza condensazione

Temperatura di conservazione

- 25°C~ 70°C

consumo di energia

Consumo di potenza in standby: 14W Consumo di potenza a pieno carico: 56W

altri

1 pulsante JCMOS; 1 cappello JAT 3Pin; 2 interfaccia della scheda diagnostica 5Pin

Modello

configurazione del prodotto

AX641

2* LAN/2* USB3.0/8* USB2.0/1* HDMI/1* LVDS/2* EDP/6* COM/1* LPT/1* PS2/1* M.2 SSD/1* M.2 WIFI/

1*M.2 Modulo 5G/1*GPIO
