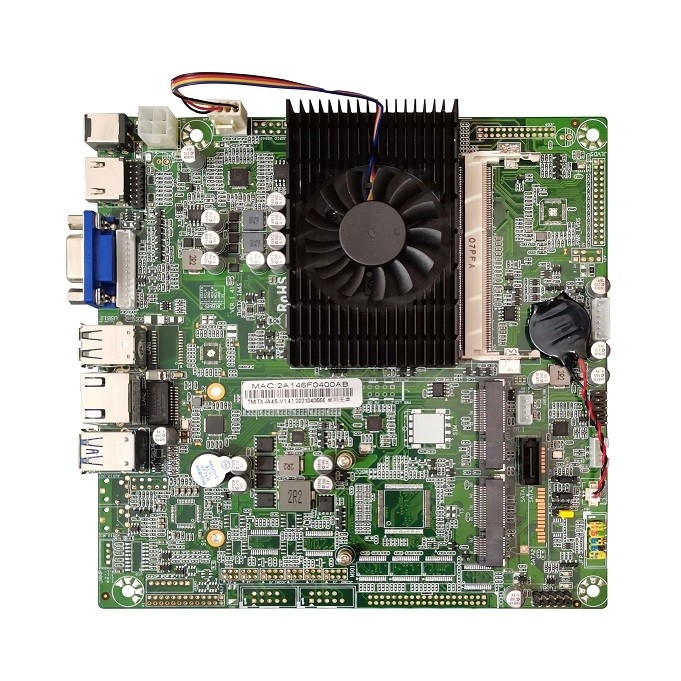

TMITX-IA4S-V1.41 J1800 mini tx scheda madre DDR3

Nome del modello

TMITX-IA4S VER:1.41

processore

Processori della serie Intel Bay Trail-M/D

CPU

J1900,J1800,N2940,N2930,N2840

memoria

tecnologia

DDR3L a canale singolo 1333 MHz

capacità massima

8 GB

Scala di memoria

1 x 204Pin DDR3L SO-DIMM ((Non ECC)

Post I/O

fonte di alimentazione

1 presa di corrente standard da 2,5 mm DC; una presa di corrente ATX da 2x2 o un terminale verde da 1x2 è opzionale.

HDMI

Socket standard D, con supporto HDMI1.2, risoluzione massima: 2560*1600@60Hz.

VGA

Socket DB15 standard, la risoluzione massima supportata è 2560*1600@60Hz.

Ethernet

1 o 2 schede di rete gigabit (LAN1 e USB2.0 sono messe insieme), chip di scheda di rete RTL8111F.

Porta USB

2 interfacce USB (interfaccia USB2.0 sopra la culla USB3.0 e interfaccia USB3.0 sotto la culla)

Audio

2 (Mic-in, Line-out)

Collegamento interno

Porta USB

5 interfacce USB2.0 (una FUSB può sostituire due interfacce USB2.0)

Interfaccia PS2

1*7Pin 2.0mm presa bianca, che può collegare tastiera PS2 e mouse PS2.

porta seriale

6 (tutte le porte seriali supportano la modalità RS232, tra cui COM1 e COM2 supportano la modalità RS422 e RS485).

porto parallelo

1 2*13 pin pin

Interfaccia JHDMI

2*8Pin pin, supportando la risoluzione massima di 2560*1600@60H ((HDMI e JHDMI possono essere selezionati solo).

JVGA

1*12 pin, la risoluzione massima supportata è 2560 * 1600 @ 60hz (solo VGA e JVGA possono essere selezionati).

Interfaccia LVDS

Supporto a canale singolo (doppia) di 18 (((24) bit, e la risoluzione massima può raggiungere 1920*1200@60Hz.

Interfaccia EDP

Supporto 4 canale LANE eDP e risoluzione massima di 1920x1200@60HZ (solo EDP e LVDS possono essere selezionati).

Audio

1 12*5 pin pin (Mic-in, Line-out)

amplificatore di potenza

1*4Pin 2.0mm presa bianca, supportando 2 altoparlanti con 5W2.

Mini-PCIe

1 mini slot PCIe per schede di lunghezza completa (con supporto WIFI e 4G)

MSATA

Supporto per disco rigido SSD

atta di serie

1 interfaccia SATA 7Pin, supportante SATA 2.0 ((interfacce 7Pin e 22Pin sono opzionali),

GPIO

8 direzioni bidirezionali 3.3V

Interfaccia PWR

1 presa di corrente standard 2x2PIN

Cane da guardia

uscita

ripristino del sistema

spazio

Programmabile per 1-255 secondi

consumo di energia

Potenza massima

Consumo di potenza in standby: 8,4W Consumo di potenza a pieno carico: 33,6W

ambiente

intervallo di temperatura

ambiente di lavoro

Ambiente di stoccaggio

Temperatura: -10 ~ 60 °C°CUmidità: 5%~95%

Temperatura: -40~85°CUmidità: 5%~95%

Dimensione fisica

misura

170 mm x 170 mm
