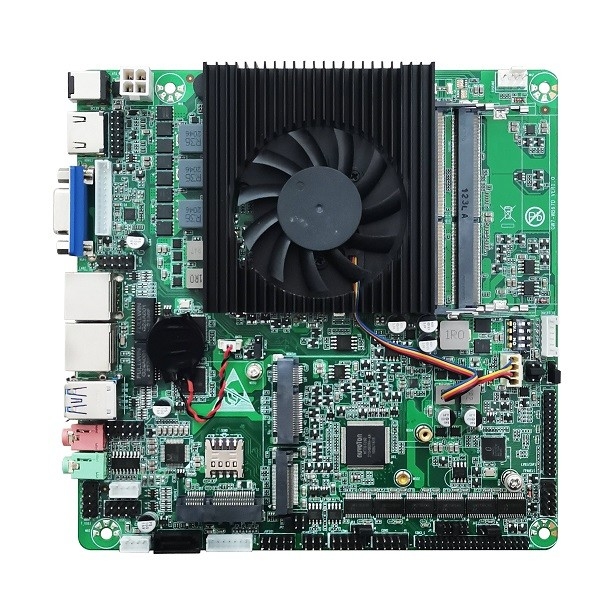

6° 7° Intel Cloud Industrial Embedded Motherboard DDR4 Mini Itx Server Motherboard

Nome del modello

GW7-WB67D VER:1.1

processore

Processori della serie Intel Skylake-U/Kabylake

CPU

Supporto alle CPU Intel di 6a/7a generazione Celeron, Pentium, i3, i5 e i7, come I5-6360U e I5-7200U.

memoria

tecnologia

DDR4 a doppio canale 2133MHz

capacità

La capacità massima supporta 32 GB e una singola slot supporta fino a 16 GB di memoria.

Scala di memoria

2 x 260Pin DDR4 SO-DIMM ((Non ECC)

Post I/O

fonte di alimentazione

1 presa di corrente standard da 2,5 mm DC12V

HDMI

Socket standard D, con supporto HDMI1.4, risoluzione massima: 4096*2304@24Hz (solo HDMI e JHDMI possono essere selezionati).

VGA

Socket DB15 standard, la risoluzione massima supportata è 2560*1600@60Hz (interfaccia VGA e interfaccia JVGA possono essere selezionate solo).

Ethernet

1 o 2 schede di rete Gigabit (LAN2 e USB2.0 sono messe insieme) e chip di scheda di rete Intel I211.

Porta USB

2 interfacce USB3.0

Audio

1 (Line-out, Mic-in)

Collegamento interno

Porta USB

6 interfacce USB2.0 (una FUSB può sostituire 2 interfacce USB2.0)

Interfaccia LVDS

Supporto a canale singolo (doppia) di 18 ((24) bit, e la risoluzione massima può raggiungere 1920*1200@60Hz ((LVDS e EDP possono essere selezionati solo).

Interfaccia EDP

La risoluzione massima può raggiungere 4096x2304@60Hz ((LVDS e EDP possono essere selezionati solo).

Interfaccia JHDMI

2*8Pin pin, supportando la risoluzione massima di 4096x2304@24Hz ((HDMI e JHDMI possono essere selezionati solo).

JVGA

1*12 pin, la risoluzione massima supportata è 2560 * 1600 @ 60hz (solo VGA e JVGA possono essere selezionati).

Interfaccia M.2

1 slot KEY M.2 di lunghezza completa, disco rigido M.2 che supporta il protocollo SATA e il protocollo NVME.

Interfaccia MSATA

1 Interfaccia MSATA che supporta la velocità SATA 3.0.

atta di serie

Interfaccia SATA a 17 pin che supporta la velocità SATA 3.0.

FAudio

1 12*5 pin pin (Mic-in, Line-out)

amplificatore di potenza

1*4Pin 2.0mm presa bianca, supportando 2 altoparlanti con 5W2.

Mini-PCIe

1 mini slot PCIe per schede di lunghezza completa (con supporto WIFI e 4G)

Interfaccia PS/2

1*7Pin 2.0mm presa bianca, che può collegare PS/2 tastiera e PS/2 mouse.

porta seriale

6 (di cui COM1/4/5/6 supporta la modalità RS232, COM2 supporta la modalità RS232/RS485/RS422 e COM3 supporta la modalità RS232/RS485).

GPIO

8V bidirezionale 5V

Interfaccia PWR

1 presa di corrente standard 2x2PIN DC12V

Cane da guardia

uscita

ripristino del sistema

spazio

Programmabile per 1-255 secondi

consumo di energia

Potenza massima

Consumo di potenza in standby: 15,6W Consumo di potenza a pieno carico: 70,8W w.

ambiente

intervallo di temperatura

ambiente di lavoro

Ambiente di stoccaggio

Temperatura: -40 ~ 70°CUmidità: 5%~95%

Temperatura: -40~85°CUmidità: 5%~95%

Dimensione fisica

misura

170 mm x 170 mm
