Dettagli del prodotto
Luogo di origine: Cina
Numero di modello: La scheda madre di un computer industriale AX12UP.
Termini di trasporto & di pagamento
Imballaggi particolari: Cartone
Tempi di consegna: 5-8 giorni lavorativi
Capacità di alimentazione: 10000 pezzi/giorno
Nome del modello: |
AX12UP |
Chipset: |
Intel Alder Lake |
Cpu: |
Intel CPU di dodicesima generazione, TDP:45W Opzionale: I5-1245U, I5-1240P, I5-12500H.CPU |
Memoria: |
2*DDR4 SO-DIMM, 3200MHz/64G, slot singolo supporta 32G al massimo. |
M.2 WIFI: |
1*M.2 2230 slot (m.2 wifi); |
M.2: |
1*M.2 slot (con supporto per la commutazione automatica di NGFF/NVME) |
Interfaccia di visualizzazione: |
1* interfaccia HDMI-1.4A (opzionale con JHDMI), 1* interfaccia VGA (opzionale con JVGA), 1* interfac |
Modulo M.2 5G: |
1*M.2 slot (supporta il trasferimento del modulo 5G) |
Porta seriale 1: |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
MQO: |
20 |
Nome del modello: |
AX12UP |
Chipset: |
Intel Alder Lake |
Cpu: |
Intel CPU di dodicesima generazione, TDP:45W Opzionale: I5-1245U, I5-1240P, I5-12500H.CPU |
Memoria: |
2*DDR4 SO-DIMM, 3200MHz/64G, slot singolo supporta 32G al massimo. |
M.2 WIFI: |
1*M.2 2230 slot (m.2 wifi); |
M.2: |
1*M.2 slot (con supporto per la commutazione automatica di NGFF/NVME) |
Interfaccia di visualizzazione: |
1* interfaccia HDMI-1.4A (opzionale con JHDMI), 1* interfaccia VGA (opzionale con JVGA), 1* interfac |
Modulo M.2 5G: |
1*M.2 slot (supporta il trasferimento del modulo 5G) |
Porta seriale 1: |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
MQO: |
20 |

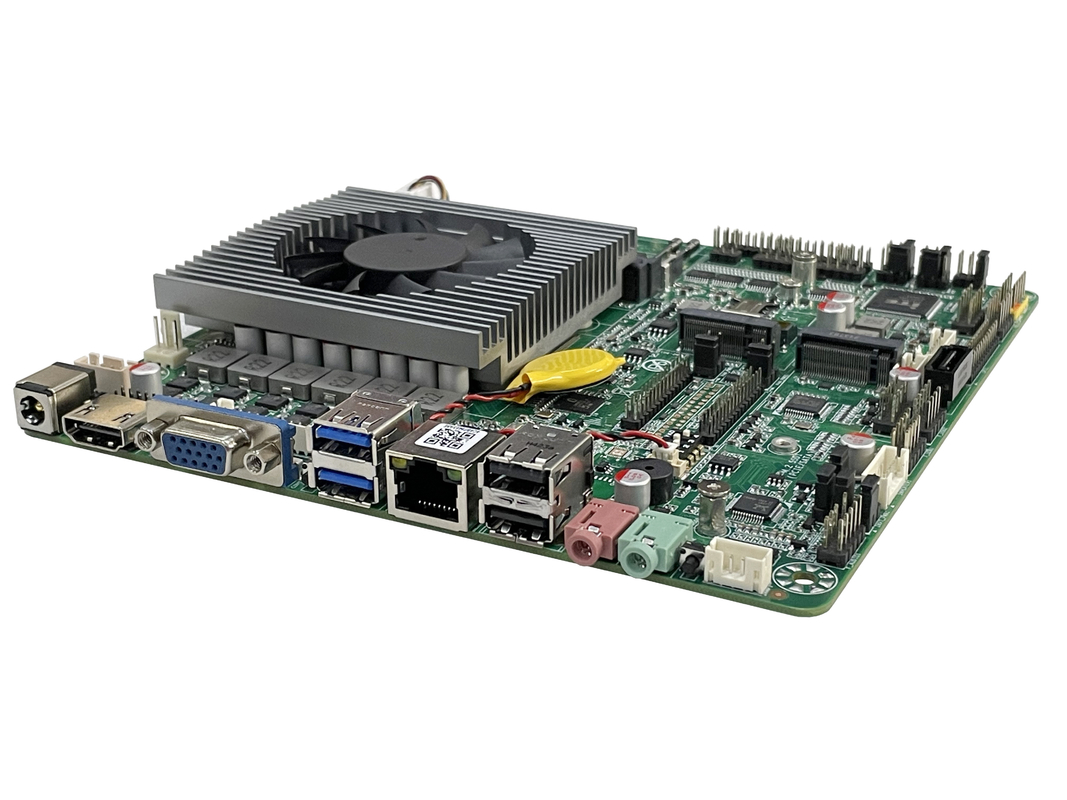

Intel 12a generazione di schede principali CPU 45W AX12UP V1.0 Intel Alder Lake piattaforma scheda madre per computer industriale
AX12UP è una scheda madre per computer industriali basata su Intel.Alder LakeLa scheda madre supporta la memoria a doppio canale, M.2 ((NGFF/NVME) e SSD in modalità SATA, RJ45, M.2-WIFI e M.2 5G diverse modalità di accesso alla rete,e supporta anche interfacce periferiche ricche per adattarsi a molti tipi diversi di computer industriali nel settore.
Io...Sulla base di informazioniAlder LakeProgettazione della piattaforma
Io...Supporto per processori Intel di dodicesima generazione
Io...Sostenere la memoria DDR4 SO-DIMM a doppio canale
Io...1 × M.2 slot WIFI
Io...1 × M.2 slot 5G
Io...1 × slot M.2 (supporto NGFF/NVME), 1 × SATA
Io...Post IO fornisce 2xUSB3.0.
Io...Il pin integrato può espandere 8 interfacce USB2.0.
Io...1 x HDMI-1.4A, 1 x VGA, 1 x LVDS, 2 x EDP
Io...6 x COM, 1 x LPT, 1 x PS2 tastiera e mouse
Io...Sostenere la funzione CMOS con pulsante a un pulsante.
Io...Supporta la funzione del pulsante di ripristino con un pulsante.
Io...Supporto di alimentazione DC12V
|
Modello Nome |
AX12UP scheda madre per computer industriali.
|
|
Chip della scheda madre |
InformazioniAlder Lake |
|
CPU |
Intel CPU di dodicesima generazione, TDP:45 W |
|
|
Opzionale: I5-1245U, I5-1240P, I5-12500H. |
|
memoria |
2*DDR4 SO-DIMM, 3200MHz/64G, slot singolo supporta 32G al massimo. |
|
Cunzhu |
1* slot M.2 (supporta il commutazione automatica di NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentazione SATA |
|
Interfaccia di visualizzazione |
1* interfaccia HDMI-1.4A (opzionale con JHDMI), 1* interfaccia VGA (opzionale con JVGA), 1* interfaccia LVDS, 2* interfaccia EDP. |
|
rete |
Interfaccia 2*RJ45 |
|
Chip della scheda di rete |
Realtek RTL8111H Gigabit NIC Chip |
|
M.2 WIFI |
1*M.2 2230 slot (m.2 wifi); |
|
Modulo M.2 5G |
1*M.2 slot (supporta il trasferimento del modulo 5G) |
|
frequenza audio |
1*Linea fuori".1*MIC In".1*F_Audio pin integrato; 1*JAMP pin amplificatore di potenza integrato |
|
Chip audio |
Realtek ALC897 HD Audio Chip |
|
porta seriale |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta seriale 2*3Pin, pin di comunicazione di porta seriale 2*3Pin |
|
|
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, e COM3 supporta la modalità RS485. |
|
Interfaccia LPT |
1* Interfaccia per stampante LPT |
|
Interfaccia PS2 |
Interfaccia mouse per tastiera 1*PS2 |
|
Interfaccia USB |
Interfaccia IO: 2*USB3.0 Pini integrati: 4 serie di pin USB2.0 (8 porte USB2.0 possono essere ampliate); 1*3Pin FUSB1 live jump cap |
|
Funzione LVDS |
1*LVDS 30Pin pin, 1*6Pin display voltage jump cap (3.3V/5V/12V) |
|
|
LVDS supporta la replicazione/la visualizzazione estesa. |
|
Funzione di retroilluminazione LVDS |
Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V), tappo di salto in avanti e indietro della retroilluminazione 1*3Pin. |
|
Funzione EDP |
2*EDP 30Pin pin, 1*3Pin schermo voltage jump cap (3.3V/5V/12V). |
|
|
Supporto alla copia/esposizione estesa |
|
Funzione di retroilluminazione EDP |
1*3Pin voltage jump cap (5V/12V), 1*3Pin backlight positive and negative jump cap. |
|
GPIO |
Supporto bi-direzionale 8,3V |
|
Recupero in chiave unica |
Supporto pulsante di ripristino a un pulsante |
|
Pin funzionale |
1*Fpanel panel pin; 1*4pin CPU fan; 1*3pin SYS fan |
|
Input di potenza |
1* presa di corrente continua; presa di corrente integrata 1*4Pin (entrata di corrente DC12V) |
|
dimensione del prodotto |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
|
Temperatura di funzionamento |
- 10°C~ 60°C |
|
Requisiti di umidità di lavoro |
10%~90% senza condensazione |
|
Temperatura di conservazione |
- 25°C~ 70°C |
|
consumo di energia |
Consumo di potenza in standby: 17W Consumo di potenza a pieno carico: 63W |
|
altri |
1 cappuccio JCMOS; 1 cappuccio JAT 3Pin; 2 interfaccia della scheda diagnostica 5Pin |
