Dettagli del prodotto
Numero di modello: AX23m Scheda centrale industriale
Termini di trasporto & di pagamento
Imballaggi particolari: Cartone
Tempi di consegna: 5-8 giorni lavorativi
Capacità di alimentazione: 10000 pezzi/giorno
Nome del modello: |
AX23m Scheda centrale industriale |
Chip della scheda madre: |
Intel Sandy/Ivy Bridge |
Cpu: |
Intel 2a-3a generazione -M CPU, TDP:35W, opzionale: I3-2310M, I3-2350M, I5-3210M, I5-3230M, I7-3520M |
Memoria: |
1*DDR3 SO-DIMM, 1600MHz/8G, single slot supporta fino a 8G |
Wifi/4G: |
1* Mini slot PCIE (WIFI/4G) |
Rete: |
Interfaccia 2*RJ45, Realtek RTL8111H Gigabit NIC Chip |
Interfaccia di visualizzazione: |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con VGA incorporato), 1* interfaccia LVDS, 2* int |
Funzione LVDS: |
1*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative j |
Porta seriale 1: |
6 porte seriali: 2*9 pin di porta seriale, 1*40 pin di porta seriale, 2*3 pin di porta seriale, 2*3 |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
Funzione EDP: |
2*EDP 30Pin pin, 2*3Pin schermo voltage jump cap (3.3V/5V/12V).Supporto copia / display esteso |
Funzione di retroilluminazione EDP: |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
Input di potenza: |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
Dimensione del prodotto: |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
Altri: |
altri 1 pulsante JCMOS; 1 cappuccio JAT a 3 pin; 1 pin di sveglia in diretta USB a 3 pin |
MQO: |
20 |
Nome del modello: |
AX23m Scheda centrale industriale |
Chip della scheda madre: |
Intel Sandy/Ivy Bridge |
Cpu: |
Intel 2a-3a generazione -M CPU, TDP:35W, opzionale: I3-2310M, I3-2350M, I5-3210M, I5-3230M, I7-3520M |
Memoria: |
1*DDR3 SO-DIMM, 1600MHz/8G, single slot supporta fino a 8G |
Wifi/4G: |
1* Mini slot PCIE (WIFI/4G) |
Rete: |
Interfaccia 2*RJ45, Realtek RTL8111H Gigabit NIC Chip |
Interfaccia di visualizzazione: |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con VGA incorporato), 1* interfaccia LVDS, 2* int |
Funzione LVDS: |
1*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative j |
Porta seriale 1: |
6 porte seriali: 2*9 pin di porta seriale, 1*40 pin di porta seriale, 2*3 pin di porta seriale, 2*3 |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
Funzione EDP: |
2*EDP 30Pin pin, 2*3Pin schermo voltage jump cap (3.3V/5V/12V).Supporto copia / display esteso |
Funzione di retroilluminazione EDP: |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
Input di potenza: |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
Dimensione del prodotto: |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
Altri: |
altri 1 pulsante JCMOS; 1 cappuccio JAT a 3 pin; 1 pin di sveglia in diretta USB a 3 pin |
MQO: |
20 |

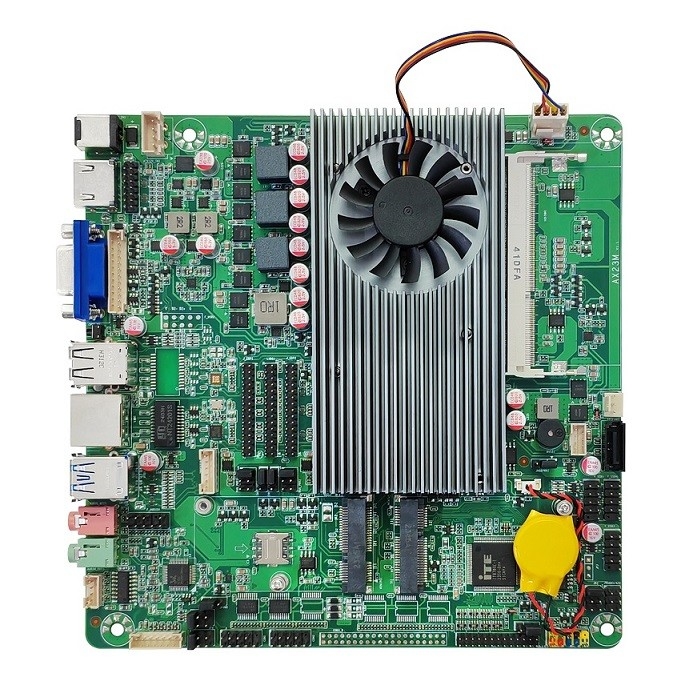

scheda madre per computer industriali, basata su Intel 2a-3a generazione Sandy/Ivy Bridge.Modulo RJ45/Mini PCIE WIFI/4G con diverse modalità di accesso alla rete, e supporta anche interfacce periferiche ricche, adatte a molti tipi diversi di computer industriali nel settore.
Io...Progettazione della piattaforma basata su Intel Sandy/Ivy Bridge
Io...Supporto per processori Intel di 2a-3a generazione -M
Io...Supporto della memoria DDR3 SO-DIMM a canale singolo
Io...1×Mini slot PCIE (con supporto WIFI/4G)
Io...1 slot MSATA
Io...Post IO fornisce 2xUSB3.0.
Io...Il pin integrato può espandere 8 interfacce USB2.0.
Io...1 x HDMI,1 x VGA,1 x LVDS,2 x EDP
Io...6 x COM, 1 x LPT, 1 x PS2 tastiera e mouse
Io...2 x scheda di rete gigabit, con supporto per PXE e funzione di risveglio di rete
Io...Sostenere la funzione CMOS con pulsante a un pulsante.
Io...Supporto di alimentazione DC12V
|
Nome del modello |
AX23 metri |
|
Chip della scheda madre |
Intel Sandy/Ivy Bridge |
|
CPU |
Intel CPU di seconda e terza generazione -M, TDP:35W |
|
Opzionale: I3-2310M, I3-2350M, I5-3210M, I5-3230M, I7-3520M, ecc. |
|
|
memoria |
1*DDR3 SO-DIMM, 1600MHz/8G, slot singolo supporta fino a 8G. |
|
Cunzhu |
1* slot MSATA; 1* interfaccia SATA 3.0+1* interfaccia di alimentazione SATA |
|
Interfaccia di visualizzazione |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con VGA incorporato), 1* interfaccia LVDS, 2* interfaccia EDP. |
|
rete |
Interfaccia 2*RJ45 |
|
Chip della scheda di rete |
Realtek RTL8111H Gigabit NIC Chip |
|
WIFI/4G |
1* Mini slot PCIE (WIFI/4G) |
|
frequenza audio |
1*Linea fuori".1*MIC In".1*F_Audio pin integrato; 1*JAMP pin amplificatore di potenza integrato |
|
Chip audio |
Realtek ALC897 HD Audio Chip |
|
porta seriale |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta seriale 2*3Pin, pin di comunicazione di porta seriale 2*3Pin |
|
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, e COM3 supporta la modalità RS485. |
|
|
Interfaccia USB |
Interfaccia IO: 2 * USB 3.0■ Pini integrati: 4 serie di pin USB2.0 (8 porte USB2.0 espandibili) |
|
Funzione LVDS |
1*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative jump cap. |
|
Supporto alla copia/esposizione estesa |
|
|
Funzione di retroilluminazione LVDS |
Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V). |
|
Funzione EDP |
2*EDP 30Pin pin, 2*3Pin schermo voltage jump cap (3.3V/5V/12V). |
|
Supporto alla copia/esposizione estesa |
|
|
Funzione di retroilluminazione EDP |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
|
Pin funzionale |
1*Fpanel panel pin; 1*4pin CPU fan; 1*3pin SYS fan |
|
Input di potenza |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
|
dimensione del prodotto |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
|
Temperatura di funzionamento |
- 10°C~ 60°C |
|
Requisiti di umidità di lavoro |
10%~90% senza condensazione |
|
Temperatura di conservazione |
- 25°C~ 70°C |
|
consumo di energia |
Consumo di potenza in standby: 9,6 W Consumo di potenza a pieno carico: 61,2 W |
|
altri |
1 pulsante JCMOS; 1 cappuccio JAT a 3 pin; 1 pin di sveglia USB a 3 pin |
Disegno del prodotto
