Dettagli del prodotto
Numero di modello: AX67U V1.1 Intel 6th-U Piattaforma mobile scheda madre IPC
Termini di trasporto & di pagamento
Imballaggi particolari: Cartone
Tempi di consegna: 5-8 giorni lavorativi
Capacità di alimentazione: 10000 pezzi/giorno
Nome del modello: |
AX67U V1.1 Intel 6th-U Piattaforma mobile scheda madre IPC |
Chip della scheda madre: |
Intel Sky Lake |
Cpu: |
Intel 6th Generation -U CPU, TDP:15W, opzionale: I3-6100U, I5-6300U, I5-6360U, I7-7200U, ecc. |
Memoria: |
2*DDR3 SO-DIMM, 1600MHz/32G, single slot supporta fino a 16G. |
M.2: |
1* slot M.2 (commutazione automatica NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentaz |
Interfaccia di visualizzazione: |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con DB9), 2* interfaccia LVDS, 2* interfaccia EDP |
Rete: |
Interfaccia 1*RJ45 Realtek RTL8111H Gigabit NIC Chip |
Wifi/4G: |
1* Mini slot PCIE (WIFI/4G) |
Porta seriale 1: |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
Funzione LVDS: |
2*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative j |
Funzione di retroilluminazione LVDS: |
Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pi |
Funzione EDP: |
2*EDP 30Pin pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V) 1*3Pin backlight positive and negative |
Funzione di retroilluminazione EDP: |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
Input di potenza: |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
Dimensione del prodotto: |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
Consumo di energia: |
Consumo di potenza in standby: 11W Consumo di potenza a pieno carico: 60W |
MQO: |
20 |
Nome del modello: |
AX67U V1.1 Intel 6th-U Piattaforma mobile scheda madre IPC |
Chip della scheda madre: |
Intel Sky Lake |
Cpu: |
Intel 6th Generation -U CPU, TDP:15W, opzionale: I3-6100U, I5-6300U, I5-6360U, I7-7200U, ecc. |
Memoria: |
2*DDR3 SO-DIMM, 1600MHz/32G, single slot supporta fino a 16G. |
M.2: |
1* slot M.2 (commutazione automatica NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentaz |
Interfaccia di visualizzazione: |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con DB9), 2* interfaccia LVDS, 2* interfaccia EDP |
Rete: |
Interfaccia 1*RJ45 Realtek RTL8111H Gigabit NIC Chip |
Wifi/4G: |
1* Mini slot PCIE (WIFI/4G) |
Porta seriale 1: |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta |
Porta seriale 2: |
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, |
Funzione LVDS: |
2*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative j |
Funzione di retroilluminazione LVDS: |
Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pi |
Funzione EDP: |
2*EDP 30Pin pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V) 1*3Pin backlight positive and negative |
Funzione di retroilluminazione EDP: |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
Input di potenza: |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
Dimensione del prodotto: |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
Consumo di energia: |
Consumo di potenza in standby: 11W Consumo di potenza a pieno carico: 60W |
MQO: |
20 |

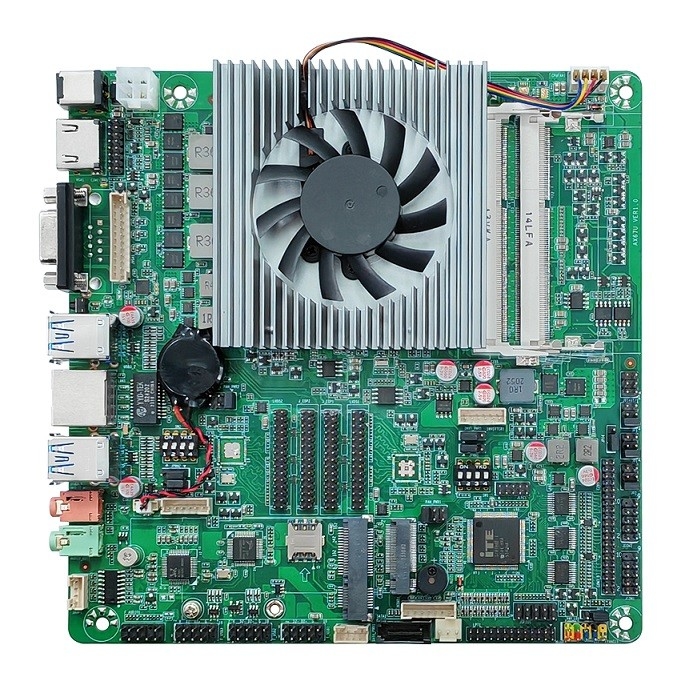

AX67U è una scheda madre per computer industriali basata su Intel Sky Lake di 6a generazione.diverse modalità di accesso alla rete del modulo RJ45/Mini PCIE WIFI/4G, e supporta anche interfacce periferiche ricche, adatte a molti tipi diversi di computer industriali nel settore.
Io...Progettazione della piattaforma Skylake basata su Intel
Io...Supporto per processori Intel di 6a generazione -U
Io...Supporto della memoria DDR3 SO-DIMM a doppio canale
Io...1x Mini slot PCIE (con supporto WIFI/4G)
Io...1 slot M.2 2280 (supporta la modalità NGFF/NVME)
Io...L'IO posteriore fornisce 4xUSB3.0.
Io...Il pin integrato può espandere 6 interfacce USB2.0.
Io...1 x HDMI,1 x VGA,2 x LVDS,2 x EDP
Io...6 x COM, 1 x LPT, 1 x PS2 tastiera e mouse
Io...1 x scheda di rete Gigabit, con supporto per PXE e funzione di risveglio di rete.
Io...Sostenere la funzione CMOS con pulsante a un pulsante.
Io...Supporto di alimentazione DC12V
|
Nome del modello |
AX67U V1.1 Intel 6th-U Mobilescheda madre IPC di piattaforma |
|
Chip della scheda madre |
Intel Sky Lake |
|
CPU |
Intel CPU di 6a generazione -U, TDP:15W |
|
Opzionale: I3-6100U, I5-6300U, I5-6360U, I7-7200U, ecc. |
|
|
memoria |
2*DDR3 SO-DIMM, 1600MHz/32G, single slot supporta fino a 16G. |
|
Cunzhu |
1* slot M.2 (commutazione automatica NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentazione SATA |
|
Interfaccia di visualizzazione |
1* interfaccia HDMI, 1* interfaccia VGA (opzionale con DB9), 2* interfaccia LVDS, 2* interfaccia EDP. |
|
rete |
Interfaccia 1*RJ45 |
|
Chip della scheda di rete |
Realtek RTL8111H Gigabit NIC Chip |
|
WIFI/4G |
1* Mini slot PCIE (WIFI/4G) |
|
frequenza audio |
1*Linea fuori".1*MIC In".1*F_Audio pin integrato; 1*JAMP pin amplificatore di potenza integrato |
|
Chip audio |
Realtek ALC897 HD Audio Chip |
|
porta seriale |
6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta seriale 2*3Pin, pin di comunicazione di porta seriale 2*3Pin |
|
6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, e COM3 supporta la modalità RS485. |
|
|
Interfaccia USB |
Interfaccia IO: 4 * USB 3.0■ Pini integrati: 3 serie di pin USB2.0 (6 porte USB2.0 espandibili) |
|
Funzione LVDS |
2*LVDS 30Pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V), 1*3Pin backlight positive and negative jump cap. |
|
Supporto alla copia/esposizione estesa |
|
|
Funzione di retroilluminazione LVDS |
Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V). |
|
Funzione EDP |
2*EDP 30Pin pin, 2*3Pin voltage screen jump cap (3.3V/5V/12V) 1*3Pin backlight positive and negative jump cap. |
|
Supporto alla copia/esposizione estesa |
|
|
Funzione di retroilluminazione EDP |
Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V) |
|
Pin funzionale |
1*Fpanel panel pin; 1*4pin CPU fan; 1*3pin SYS fan |
|
Input di potenza |
1*saccaglia CC; 2*2Pin saccaglia ATX (entrata di corrente DC12V) |
|
dimensione del prodotto |
Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L |
|
Temperatura di funzionamento |
- 10°C~ 60°C |
|
Requisiti di umidità di lavoro |
10%~90% senza condensazione |
|
Temperatura di conservazione |
- 25°C~ 70°C |
|
consumo di energia |
Consumo di potenza in standby: 11W Consumo di potenza a pieno carico: 60W |
|
altri |
1 pulsante JCMOS; 1 cappello JAT 3Pin; 2 interfaccia della scheda diagnostica 5Pin |
