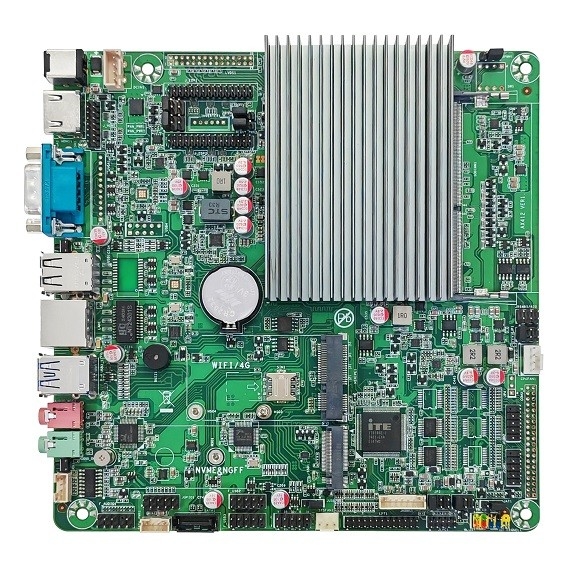

AX412 Minix Mainboard per applicazioni industriali

Nome del modello

AX412 Minix Mainboard

Chip della scheda madre

InformazioniLago Gemini

CPU

CPU Intel Celeron J4125,TDP:10W

Opzionale: J4125, J5005

memoria

1*DDR4 SO-DIMM, 2400MHz/8G, slot singolo supporta 8G al massimo.

Cunzhu

1* slot M.2 (commutazione automatica NGFF/NVME); 1* interfaccia SATA 3.0+1* interfaccia di alimentazione SATA

Interfaccia di visualizzazione

1* interfaccia HDMI-1.4A, 1* interfaccia VGA (opzionale con DB9), 1* interfaccia LVDS, 2* interfaccia EDP.

rete

Interfaccia 2*RJ45

Chip della scheda di rete

Realtek RTL8111H Gigabit NIC Chip

WIFI

1* Mini slot PCIe (con supporto 4G/WIFI)

frequenza audio

1*Linea fuori".1*MIC In".1*F_Audio pin integrato; 1*JAMP pin amplificatore di potenza integrato

Chip audio

Realtek ALC897 HD Audio Chip

porta seriale

6 porte seriali: pin di porta seriale 2*9Pin, pin di porta seriale 1*40Pin, pin di tensione di porta seriale 2*3Pin, pin di comunicazione di porta seriale 2*3Pin

6 porte seriali supportano tutte la modalità RS232, di cui COM2 supporta la modalità RS485 e RS422, e COM3 supporta la modalità RS485.

porto parallelo

Interfaccia di stampa LPT di supporto

Interfaccia USB

Interfaccia IO: 2xUSB3.0".; pin integrati: 4 serie di pin USB2.0 (8 porte USB2.0 espandibili);

Funzione di sveglia con carica USB a 1*3 pin

Funzione LVDS

1*LVDS 30Pin, 2*3Pin tappo di salto della tensione dello schermo (3.3V/5V/12V)

Supporto alla copia/esposizione estesa

Funzione di retroilluminazione LVDS

Interfaccia inverter 1*6Pin, tappo di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V), tappo di salto in avanti e indietro della retroilluminazione 1*3Pin.

Funzione EDP

2*EDP 30Pin pin, 2*3Pin schermo voltage jump cap (3.3V/5V/12V).

Supporto alla copia/esposizione estesa

Funzione di retroilluminazione EDP

Cappuccio di salto di tensione della retroilluminazione dello schermo 1*3Pin (5V/12V)

Pin funzionale

1*Fpanel panel pin; 1*4pin CPU fan; 1*3pin SYS fan

GPIO

Supporta 2*5 pin GPIO.

Input di potenza

1* presa di corrente continua; presa di corrente 1*4Pin (entrata di corrente DC12V)

dimensione del prodotto

Specifica della scheda madre Mini-ITX, 170 x 170 mm x 6L

Temperatura di funzionamento

- 10°C~ 60°C

Requisiti di umidità di lavoro

10%~90% senza condensazione

Temperatura di conservazione

- 25°C~ 70°C

consumo di energia

Consumo di potenza in standby: 8,4 W Consumo di potenza a pieno carico: 60 W

altri

1 pulsante JCMOS; 1 cappello JAT 3Pin; 2 interfaccia della scheda diagnostica 5Pin

Modello

configurazione del prodotto

AX412

2*LAN/2*USB3.0/8*USB2.0/1*HDMI-1.4A/1*LVDS/2*EDP/6*COM/4G
